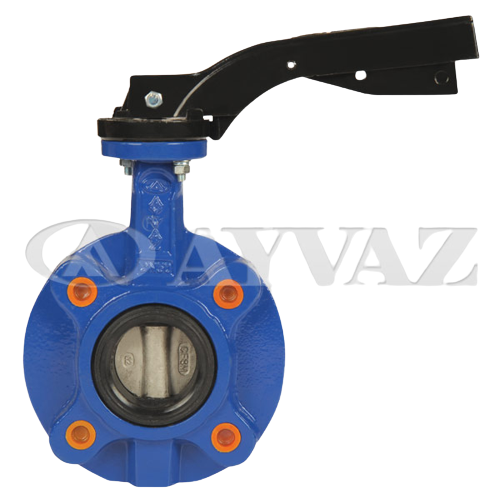

Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir. Monte edilmiş halde kendi ekseni etrafında dönmek suretiyle tam boru kesitini açan veya kapatan bir disk oluşturur. Sızdırmazlık metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi de yapmaktadır.

Bu tür vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır. Ayvaz KVA-3 Wafer Tip Kelebek Vanalar, monte edilirken diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir.

Malzeme Yapısı:

Gövde: GG25 Pik Döküm
Klape: AISI304 Paslanmaz Çelik
Mil: AISI 420 Paslanmaz Çelik

Bağlantılar: Wafer Tip

Sıcaklık: Maks. Çalışma Sıcaklığı: 110 °C

Uygulamalar:
Isıtma, havalandırma ve iklimlendirme sistemleri
Su arıtma ve dağıtım sistemleri
Maden sanayii
Gemi inşaası ve sondaj tesisleri
Şeker sanayi, gıda ve kimya işletmeleri
Yangın söndürme sistemleri
Su, toz, gaz, atık su ve hava
